目前，带位移传感器的油缸缸底如图1所示，序号I缸筒和序号10缸底焊接，序号4位移传感器从序号I缸筒内部装入序号10缸底上，序号9顶丝锁紧序号4位移传感器，其主要缺点在于:
1、序号4位移传感器在装入序号10缸底时,需从序号I缸筒内部进入,一般序号I缸筒都较长，拿着序号4位移传感器小端，把大端装入序号10缸底，不易装进;
2、序号4位移传感器在装入序号10缸底后，序号4位移传感器所带电子线路需从序号10缸底的孔中穿出，容易损坏线路;
3、序号4位移传感器安装完成后，通过序号9顶丝防松，效果不好，油缸动作时序号4位移传感器容易向序号10缸底端发生窜动,影响密封;
4、从总体来看，安装麻烦、且易损坏、密封性不好。
实用新型内容
本实用新型是提供一种带磁致伸缩位移传感器油缸缸底，其主要是解决现有技术所存在的位移传感器安装不易，且易损坏线路，密封性不好等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的:
本实用新型的带位移传感器油缸缸底，包括缸筒，所述的缸筒端部焊接有缸底底板，缸底底板上开有螺纹孔，缸底底板的内部安装有位移传感器，安装位移传感器的缸底底板一端断面通过连接件固定有缸底耳环，缸底耳环上开有通线孔连通位移传感器。把缸底分为两部分，一部分焊接在缸筒上，且设有螺纹孔;位移传感器从缸底底板的端面装入，缸底另一部分通过螺钉连接。这样既有效固定了传感器，又防止了窜动，密封性能得到保障。
作为优选，所述的缸底底板的内部设有台阶，位移传感器卡接在台阶上。台阶可以用来定位，台阶的长度与位移传感器的长度相适应，使其正好能装入一个位移传感器。当缸底耳环安装好后，位移传感器能被卡固在缸底耳环和台阶之间，定位性较好，所述的缸底底板上设有进油口，无需再焊接。因此，本实用新型通过将缸底分成可活动连接的两部分，降低了安装难度，提高了工作效率，有效保护传感器，提高了密封可靠性，结构简单、合理。
附图说明

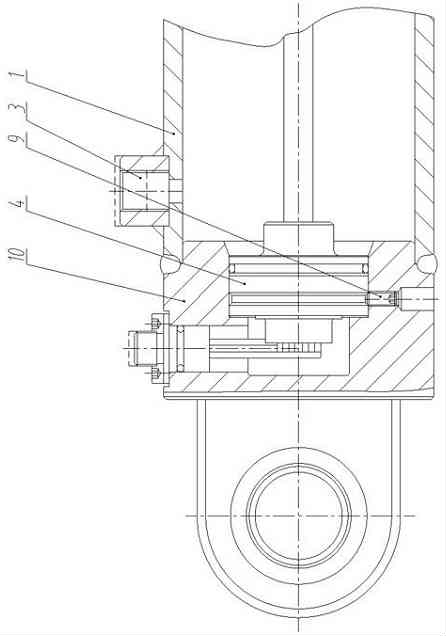

附图1是现有油缸缸底的一种结构示意图;

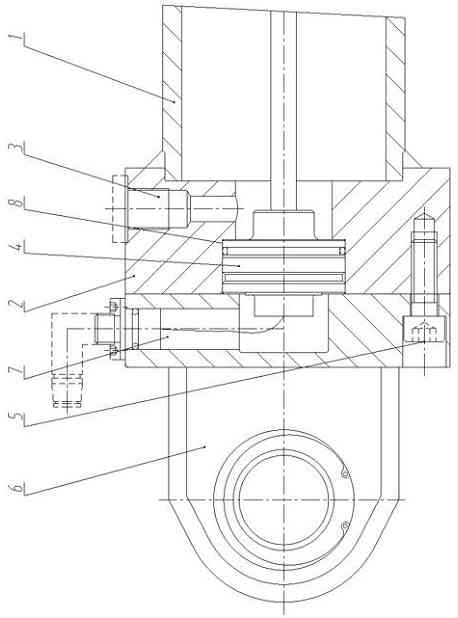

附图2是本实用新型的一种结构示意图。
图中零部件、部位及编号:缸筒1、缸底底板2、进油口 3、位移传感器4、连接件5、缸底耳环6、通线孔7、台阶8、顶丝9、缸底10。
具体实施方式
下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。
实施例:本例的一种带位移传感器油缸缸底，如图2，包括缸筒I，缸筒端部焊接有缸底底板2，缸底底板上开有进油口 3，缸底底板的内部安装有位移传感器4，安装位移传感器的缸底底板一端断面通过连接件5固定有缸底耳环6，缸底耳环上开有通线孔7连通位移传感器。缸底底板的内部设有台阶8，位移传感器4卡接在台阶上。
安装时，缸筒I和缸底底板2焊接，油缸位移传感器4大端通过缸底底板2装入缸筒内;位移传感器4所带电子线路从缸底耳环6的通线孔7中穿出;缸底耳环6通过连接件5即螺钉连接在缸底底板2上。
以上所述仅为本实用新型的具体实施例，但本实用新型的结构特征并不局限于此，任何本领域的技术人员在本实用新型的领域内，所作的变化或修饰皆涵盖在本实用新型的专利范围之中。
