复卷机是造纸机械中整饰加工类的一种设备，其用途是将造纸机生产出来的纸卷（称为原纸卷）进行依次复卷，纸张经过复卷后做成成品纸出厂。
复卷机的工作原理是：纸幅通过引纸辊、导纸辊和复卷机纵切机构切成我们所需要的宽度，然后根据所需要的紧度和成品纸卷的直径大小而复卷成纸卷。复卷机的主要结构参数就是它能复卷的纸卷的宽度、复卷机能达到的最高车速、成品纸卷的质量、退纸辊的和卷纸的最大直径、切纸的方法。
磁致伸缩位移传感器使用的位置
1.分切系统：长行程、多磁环传感器
2. 压辊位置：长行程、多磁环传感器
3. 复卷直径测量：短行程、单磁环传感器
4. 纸卷位置移动测量

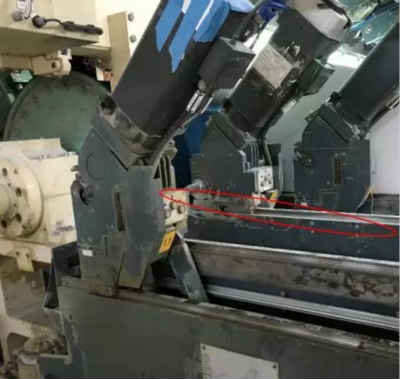

分切系统
在分切系统中，多磁环磁致伸缩位移传感器的磁环与刀片及刀座固定在一起，刀片与刀座均由电机来带动，传感器将磁环位置即刀片和刀座的位置反馈给控制系统，从而实现自动排刀功能。
每个分切系统需要2根传感器，分别测量刀片和刀座的位置。

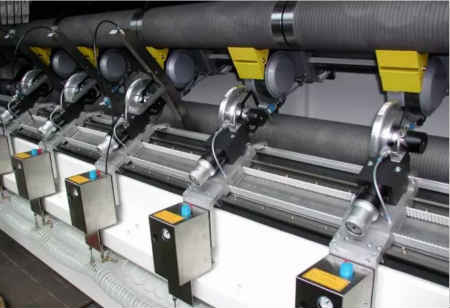

压纸辊
首先，在复卷机系统中，压纸辊对纸卷的紧度控制有重大影响。其中，压力调整机构起到了保持纸卷以及支承辊压区压力恒定的作用，主要目的是防止在刚开始工作时的纸卷打滑或复卷后期卷取太紧。
纸卷打滑是因为纸卷太轻，卷取太紧是由于到复卷后期压力太大，在现代复卷机系统中，压纸辊都是自动控制的，这样就可以对纸幅施加额外的作用力。
分切的每个纸卷均需要一个压辊，跟分切系统类似，磁致伸缩位移传感器多磁环传感器仅需1根传感器即可对所有压辊位置进行测量，以保证压辊位置的准确性。
纸张在分切前、后均需要压辊压住，因此每台设备需要2根长行程多磁环传感器。

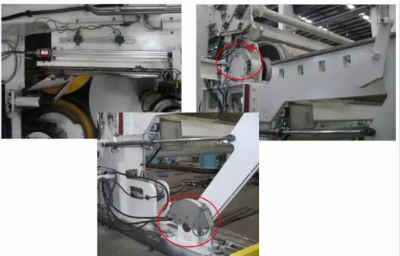

复卷直径测量
纸张经过复卷后做成成品纸出厂，不仅对于纸卷宽度有要求，对于纸卷的直径也是有着严格要求的。因此在复卷的过程中需要传感器对复卷后的纸卷直径做实时测量。为保证复卷后纸卷的质量，对每个纸卷的两侧都会进行测量。
纸卷位置移动测量

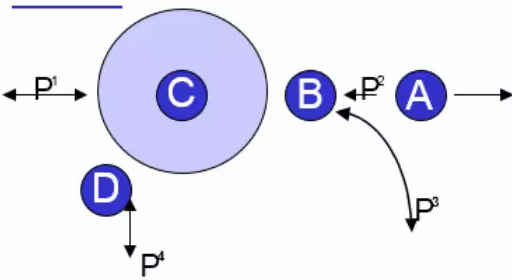

整个自动化系统由下面组成：
• 1个主卷（C）
• 2个压辊，保证纸张紧绕在主卷C上
• 控制轴：P1, P2, P3, P4 四个方向 (P3是圆弧运动）
当主卷C满料后就需要更换，这是压辊B和D就需要离开压紧位置，然后将主卷C移至卸货位置；然后将A卷移动至工作位置，压辊B和D重新回复至工作位置。
磁致伸缩位移传感器的优势
• 高精度
• 总线输出，接线更简单
• 单传感器，多位置测量
• 非接触测量，寿命长
• 机械安装简单
• 高性价比
