磁致伸缩位移传感器接线连接

接线连接

　　当磁致伸缩位移传感器安装好后，可以进行接线连接。需要配置两组连接，它们是：

　　* 电源连接(包括接地和屏蔽)

　　*磁致伸缩位移传感器输入/输出

　　连接电源/接地连接

　　传感器标准电缆是6针、12mm的标准电缆组件。它有6根24ga导线，采用铝/聚酯/铝箔为芯，并用镀锡铜丝编织成整个屏蔽外层。电缆外径是0.270" (6.86mm)。为了降低电噪声，必须采取适当的屏蔽。将电缆的屏蔽连接到控制器系统的GND。

　　注意采用正确的接地技术，例如单点接地和将高压(即120/240 VAC)和低压(7-30 VDC)分开等。只要可能，应当有电缆独自专用的走线管道。电缆屏蔽应与良好的大地接地点一起连接到供电电源的公共端。

　　警告：不能将VMAX输出电缆布线靠近高压电源。

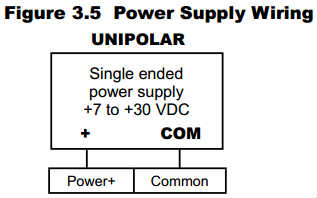

　　为使磁致伸缩位移传感器能正常运行，必须配备一个电压在+7∼+30VDC之间的位移传感器外部电源。电源额定值必须是150mA最低值。这种电源应当提供小于1%的纹波率和10%的调整率(应当是专用于位移传感器的电源，防止外部电源噪声对位置读数的影响)。

　　电缆长度

　　本公司推荐最大电缆长度为10米或10英尺。可以使用大于33英尺的电缆;但是在安装时必须十分注意。

　　对现有电缆的任何接长都应当用专门的无其他电缆连接的接线盒。电缆应当用外套屏蔽的双绞屏蔽线。应当直接穿过外壳，不和地线连接。磁致伸缩位移传感器接地时，应当将单点接地线连接到电源公共端。位移传感器的电源公共端应当被连接到电源(-)的公共端上。位移传感器的屏蔽应当在电源处连接到大地接地点。

　　电缆的长度限制是依据公布的总线和串行通讯标准。有许多利用长电缆运行的良好工业实践，只要使电缆避开高功率的交流线和所有的马达驱动电缆。
