1. 如图所示,安装前,将“O”形密封圈装入密封沟槽中,并将位移传感器旋入缸体上M18×1.5(规格视用户要求而定)安装孔中,注意“O”形圈的密封应按图示要求加工。
2. 根据磁环的位置,在活塞上钻两个或四个M3螺纹孔,将磁环用螺钉M3×12 和Φ3 的平垫和弹垫固定好。
3. 将磁环和安装板插入测杆,螺钉头部朝向位移传感器的六方基左侧;磁环应尽量与测杆同心,但磁环偏心对测量精度无影响。对测量范围大于500mm 的磁致伸缩位移传感器,须在距末端50mm 内加以固定,以减小振动的影响。

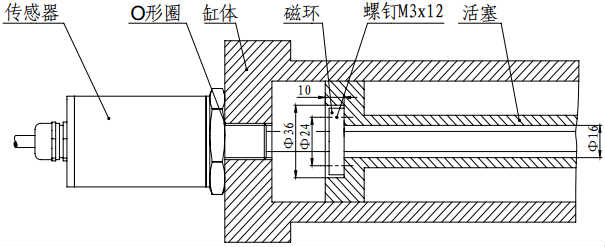

液压油缸内置式外挂图如下:

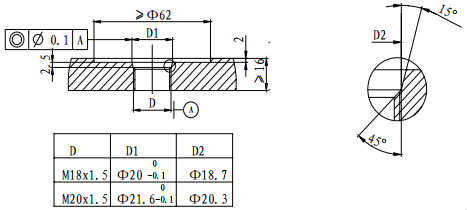

安装孔尺寸如下图所示
