13C 系列 紧凑型电压输出磁致伸缩位移传感器
Compact mobile hydraulic, voltage output 0.1-4.9V, IP68/IP69K
13C是13系列中的紧凑型电压输出型号，输出范围0.1-4.9V，+5Vdc或12Vdc双电源供电，低功耗仅40mA。专为对安装空间、功耗和成本敏感的移动液压位置检测场景设计。配备M12 4针防水插座，IP68防护等级（配专用M12接头可达IP69K），抗振动25g、抗冲击100g。
产品概述
13C是13系列中的紧凑型电压输出型号，主打小型化、低功耗与高性价比。输出范围0.1-4.9V，兼容绝大多数工业模拟量采集卡与移动设备电控单元的输入接口。
+5Vdc或12Vdc双电源供电设计，灵活适配车载12V系统与5V工业总线系统，无需额外电压转换模块。
低功耗40mA设计降低系统供电负担，特别适合电池供电或多传感器共线场景。IP68防护等级（配M12接头可达IP69K）保证在高压冲洗、暴雨、泥浆等极端环境下可靠工作。
抗振动25g（10-2000Hz频带）、抗冲击100g，不锈钢精密铸造外壳，完美匹配工程机械的剧烈振动与户外严苛工况。
工作原理
13C采用与13系列一致的非接触式磁致伸缩测量原理：波导管内电流脉冲与外部磁环磁场叠加产生应变波，电子模块通过检测应变波到达时间差计算绝对位置。13C的特殊之处在于极简的电压输出接口（0.1-4.9V）与超低功耗设计（40mA），适合空间紧凑、电池或总线供电受限的移动设备。
典型应用
技术规格
| 量程范围 | 50 ~ 2500 mm |
|---|---|
| 分辨率 | <500mm ±0.10mm, 700mm ±0.18mm, 1000mm ±0.24mm, 1250mm ±0.30mm, 1750mm ±0.42mm |
| 重复精度 | < ±0.005% of full scale |
| 非线性度 | < ±0.04% of full scale（60mm阻尼区最小±100μm）；< ±0.08%（36.5mm阻尼区） |
| 输出信号 | 模拟量电压/电流 或 CANopen / CAN J1939（两种接口可选） |
| 供电电压 | +12Vdc / +24Vdc |
| 输入保护 | 极性反接保护至 -30Vdc，过压保护至 36Vdc |
| 功耗 | 1W |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 工作温度 | -40°C 至 +85°C，湿度 90%，不结露 |
| 防护等级 | IP68（配 M12x1 接头安装在液压缸内可达 IP69K） |
| 振动指标 | 25g / 10~2000Hz（IEC 68-2-6） |
| 冲击指标 | 100g 单次冲击（IEC 68-2-27） |
| EMC 测试 | 发射 EN 61000-6-3，抗扰 EN 61000-6-2，EN 61000-4-2/3/4/6 |
| 抗压强度 | 300bar / 400bar 峰值（模拟量型）；350bar / 530bar 峰值（CANopen 型） |
| 外壳材料 | 不锈钢精密铸造 |
| 连接器 | M12 4针 A型（模拟量）/ M12 5针 A型（CANopen），IP69K 防水 |
型号与输出信号
尺寸图与接线图

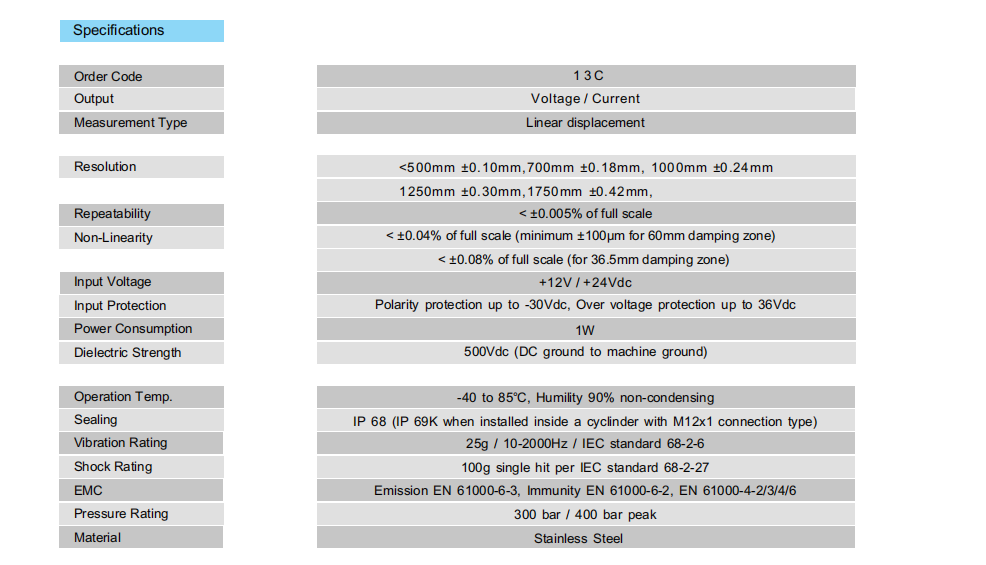

13C 模拟量（电压/电流）输出技术参数表
13C 模拟量输出型技术参数：量程 50~2500mm，分辨率按量程分段，重复精度 <±0.005%FS，IP68/IP69K 防护，抗压 300/400bar。

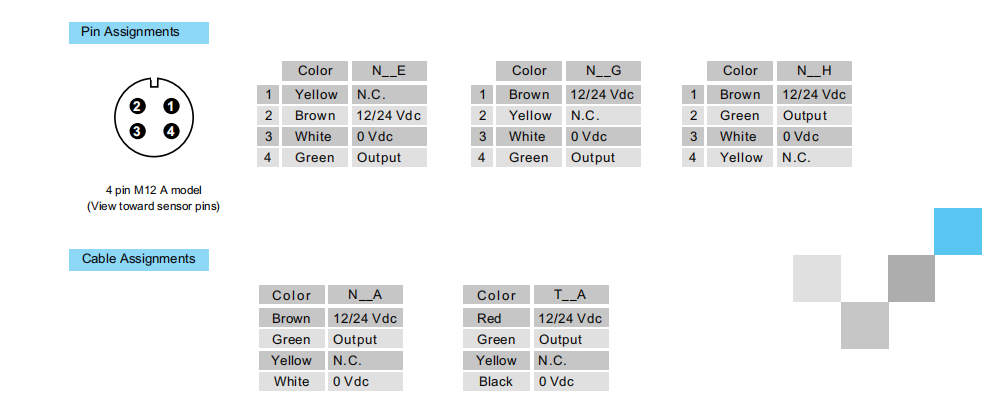

13C 模拟量接线图（4针 M12 A型）
13C 模拟量接线图，4针 M12 A型防水插座，N__E/N__G/N__H/T__A 引脚定义，+12V/+24V 双电源供电。

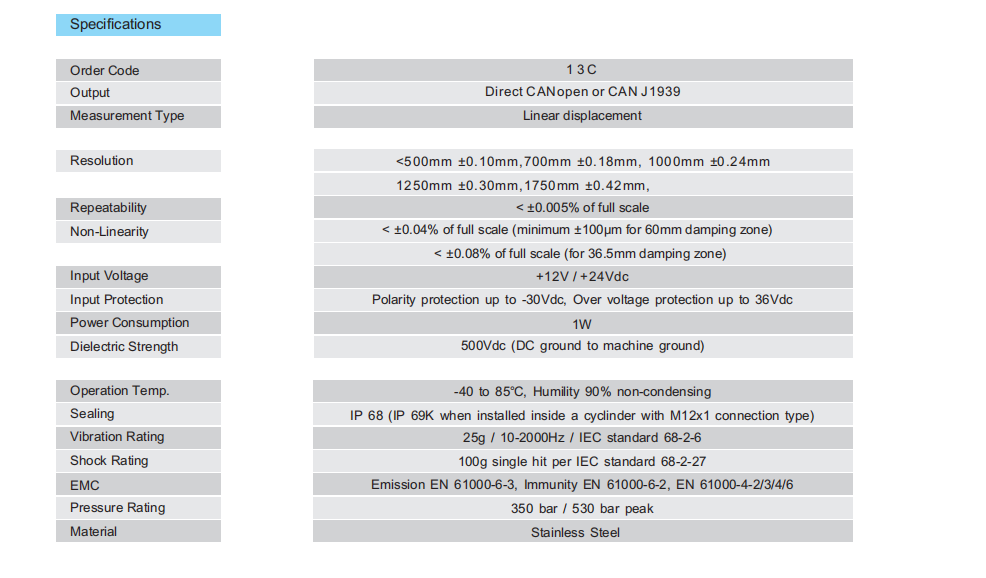

13C CANopen 输出技术参数表
13C CANopen / CAN J1939 总线型技术参数：1W 功耗，抗压 350/530bar，M12 5针 A型连接器，EMC 符合 EN 61000-6 系列。

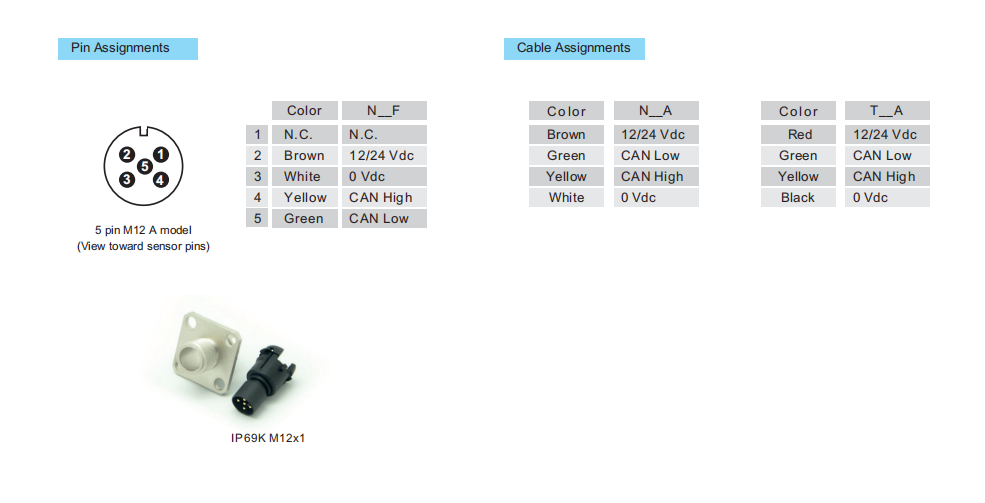

13C CANopen 接线图（5针 M12 A型）
13C CANopen 接线图，5针 M12 A型插座，N__F 引脚定义，配 IP69K 防水 M12x1 接头。

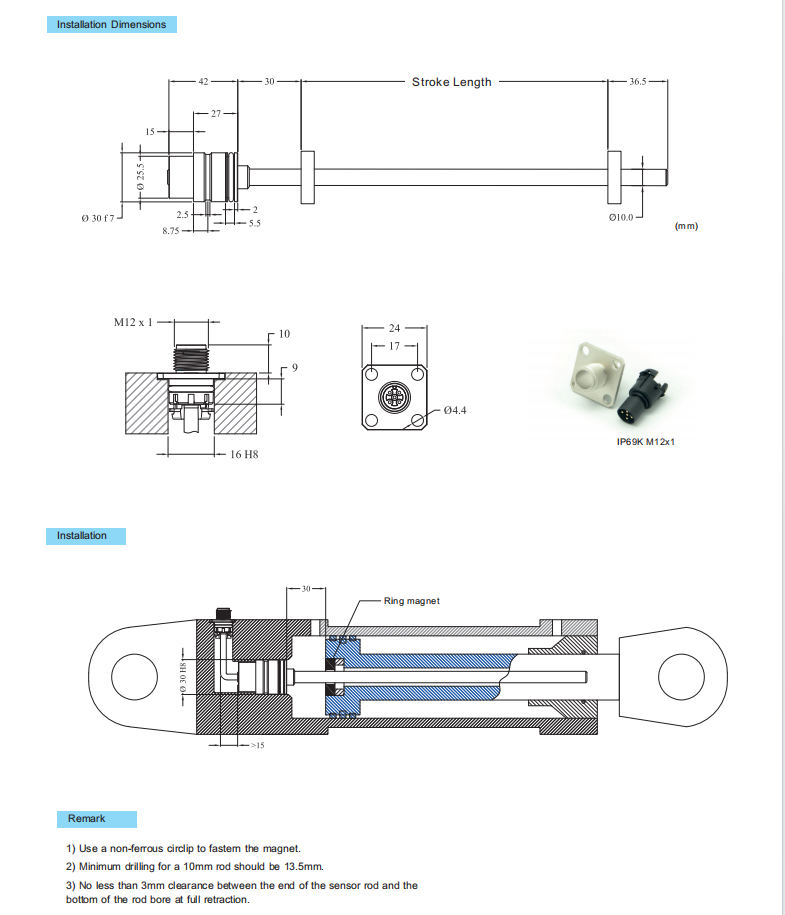

13C 安装尺寸与安装示意图
13C 安装尺寸与液压缸剖面安装示意：磁环最小钻孔 13.5mm，传感器末端留 ≥3mm 间隙，避免承受径向弯矩。
使用注意事项
- 用非铁卡簧固定位置磁铁，避免使用铁磁性材料影响测量精度。
- 传感器感应杆（直径 10mm）的最小钻孔直径应为 13.5mm，确保安装间隙充足。
- 传感器感应杆的末端与杆的底部之间至少留有不少于 3mm 的间隙，防止机械碰撞损坏传感元件。
- 适用于移动液压设备，安装面须平整并与油缸轴线平行，避免传感器承受额外弯矩。
- +5Vdc 电源供电时输出 0.1-4.9V，+12Vdc 供电时输出范围按比例调整，请按订货确认的供电类型接线。
- 本系列防护等级高达 IP68 至 IP69K，可承受高压冲洗与短时浸水，但电气接插件仍需按规范锁紧密封。
价格说明
13C 紧凑型电压输出款价格低于 13M 模拟量/总线型号，是预算敏感型移动液压应用的经济选择。价格随量程、机械接口及电缆长度而定。
