16T 系列 三重冗余磁致伸缩位移传感器
Triple independent measurement systems for ultimate safety - ship propulsion, power plants, train tilt
16T系列在16系列基础上实现三重冗余安全设计——在一根不锈钢保护管内集成三套完全独立的测量系统，单个永磁体同时作用于三套系统，产生三路独立的位置输出。专为船舶推进系统、发电厂及列车倾摆技术等对安全性和持续运行要求极高的应用场景设计。全封闭不锈钢外壳达到IP67防护等级，完全防尘、耐盐雾、抗水射。当任一测量通道故障时，其余通道仍可正常工作，满足非停机运行要求。型号160（电压输出）/ 161（电流输出），T=三重冗余。
产品概述
16T系列是在成熟的16系列内置式传感器基础上实现的三重冗余安全增强版本。三组完全独立的测量通道并行工作，互为热备份，专为对安全性要求最高的工业场景而设计。
应用场景包括船舶推进系统的舵位反馈、发电厂汽轮机阀门控制、列车倾摆系统的倾角监测等——在这些应用中，传感器故障可能导致灾难性后果，三重冗余设计确保任一甚至双重通道故障时系统仍可安全运行。
全封闭不锈钢外壳达到IP67防护等级，完全防尘、耐受恶劣盐雾环境、洪水和强力水柱冲洗。抗压强度达350bar（峰值600bar），可直接安装于液压缸内部。
工作原理
16T系列采用三重冗余磁致伸缩测量架构。在同一根不锈钢耐压管内并行布置三根独立的波导管，各自配备完整的激励电路和检测线圈；外部单个永磁体同时作用于三根波导管，触发三次独立的磁致伸缩应变波；三个电子模块分别检测各自的应变波并输出独立的位置信号。这种硬件级三重冗余设计确保了单一甚至双重元件故障不会导致位置信息的丢失，满足最高安全等级的非停机运行要求。
典型应用
技术规格
| 量程范围 | 75 ~ 2200 mm |
|---|---|
| 分辨率 | 16 Bit D/A, 0.0015% (minimum 1 μm) |
| 重复精度 | < ±0.001% of full scale (minimum ±2.5 μm) |
| 非线性度 | < ±0.01% of full scale (minimum ±40 μm) |
| 更新时间 | 0.5 ms up to 1200mm / 1.0 ms up to 2400mm / 2.0 ms up to 3000mm |
| 输出信号 | Voltage output (160) / Current output (161), 三重独立测量系统 |
| 供电电压 | +24Vdc (20.4 ~ 28.8Vdc) |
| 输入保护 | 极性反接保护至 -30Vdc，过压保护至 36Vdc |
| 功耗 | 100mA（量程相关） |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 工作温度 | -40°C 至 +75°C，湿度 90%，不结露 |
| 防护等级 | IP67（全封闭外壳） |
| 振动指标 | 15g / 10~2000Hz（IEC 68-2-6） |
| 冲击指标 | 100g 单次冲击（IEC 68-2-27） |
| EMC 测试 | 发射 EN 68000-6-3，抗扰 EN 61000-6-2，EN 61000-4-2/3/4/6 |
| 抗压强度 | 350bar / 600bar 峰值 |
| 外壳材料 | 不锈钢全封闭外壳 |
| 连接器 | D60 直出电缆插座（6针：Black=Signal, White/Yellow=Gnd, Green=N.C., Red=+24Vdc, Blue=0Vdc） |
型号与输出信号
尺寸图与接线图

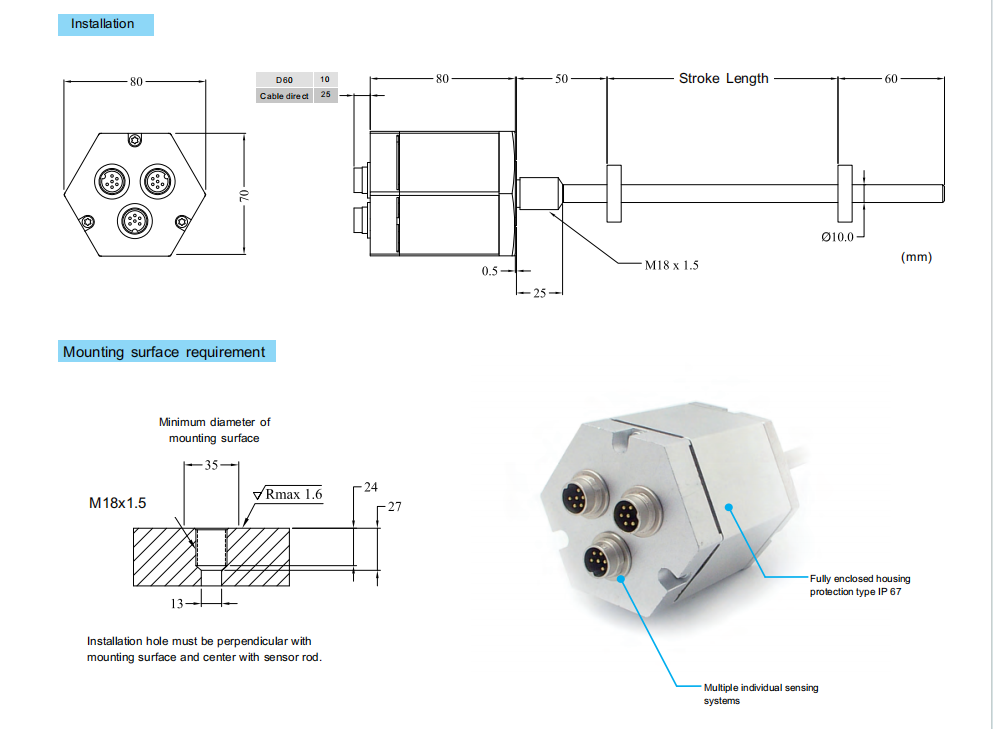

16T 安装尺寸与安装示意图
16T 三重冗余型安装尺寸与 D60 电缆直出示意：全封闭不锈钢外壳，三套独立测量系统，抗压 350/600bar。

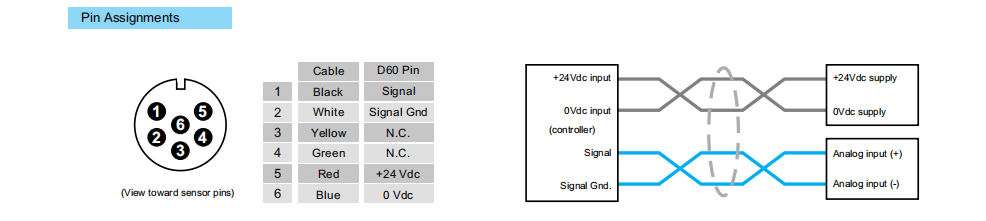

16T 接线图（D60 6针直出电缆插座）
16T 接线图：D60 6针直出电缆插座，Black=信号、Red=+24Vdc、Blue=0Vdc，160 电压型 / 161 电流型共用。

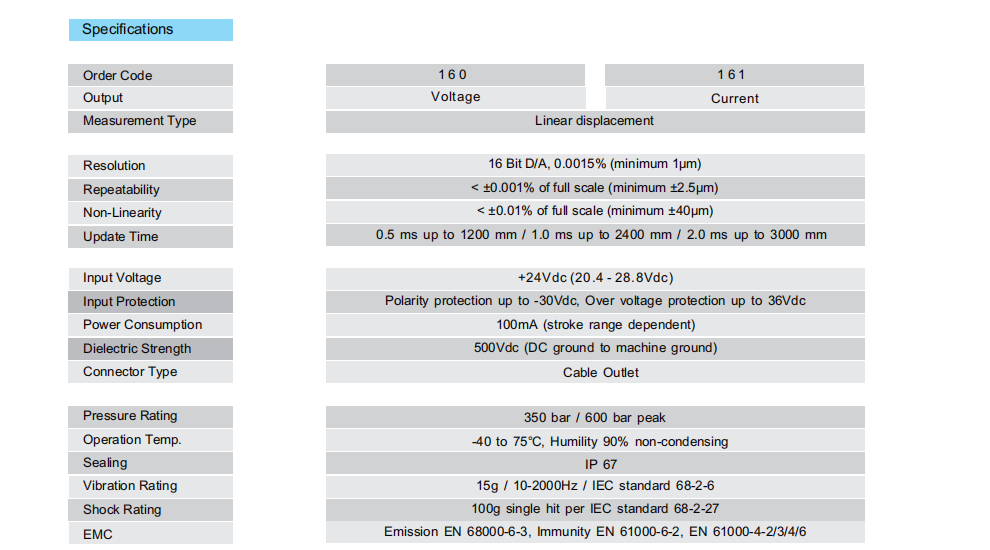

16T 技术参数表（160 电压型 / 161 电流型）
16T 技术参数：16Bit 分辨率 0.0015%（最小 1μm），重复精度 <±0.001%FS，更新时间 0.5~2.0ms，IP67 防护。
使用注意事项
- 16T 为三重冗余设计，三路测量相互独立，安装时须分别固定并避免共因失效。
- 三路输出建议接入独立采集通道，便于诊断、比对与故障切换。
- 全封闭不锈钢外壳须确保安装面垂直于传感器杆，安装孔与传感器杆中心对齐。
- D60 六针接头引脚定义：1=信号(黑) / 2=信号地(白) / 3=N.C.(黄) / 4=N.C.(绿) / 5=+24V(红) / 6=0V(蓝)。
- 电缆直出型须注意弯曲半径，避免在接头根部弯折。
- 其余安装与清洁要求同 16 系列内置式，装配现场须防尘。
价格说明
16T 系列因三独立测量通道与最高安全冗余设计，单价高于标准及双冗余型号，价格随量程、通道配置与连接方式而定。安全相关应用建议提供功能安全等级需求以便报价。
