磁致伸缩位移传感器核心部件解析与选型评估维度
磁致伸缩位移传感器的性能，并不由外壳或标牌决定，而由几个核心部件与工艺环节共同决定。真正拉开产品档次的，是波导丝材料与热处理工艺、高精度计时电路、长期一致性与批次稳定性，以及支撑它们的标定与认证体系。本文从核心部件切入，给出一套超越参数表的选型与替换评估框架，帮助工程师在选型时抓住要点、在换型时避开坑。本文不对具体厂商作评价，仅做技术梳理。
核心部件：性能的真正来源
| 环节 | 技术要点 | 技术门槛 | 差异主要体现在 |
|---|---|---|---|
| 波导丝材料与工艺 | 铁镍磁致伸缩合金、热处理一致性 | 高 | 批次一致性与长期漂移 |
| 计时与回波检测 | 高分辨率时间测量、抗噪 | 中高 | 分辨率档位与温漂表现 |
| 标定与线性化 | 全程标定、死区补偿固件 | 中高 | 长量程段的非线性度稳定性 |
| 接口与输出电路 | 模拟量、SSI、常见总线协议栈 | 中 | 协议完备度与一致性测试覆盖 |
| 结构件与密封 | 机加工、防护等级 | 低 | 基本无差异，成本优势明显 |
| 认证与合规 | EMC、防爆、出口认证 | 高 | 证书覆盖范围与维持能力 |
其中波导丝是行业公认的核心环节，其材料成分与热处理直接影响声速稳定性与长期漂移，材料逻辑见 波导丝为什么用铁镍磁致伸缩合金；标定与死区补偿的工程实现见 出厂标定与线性化：死区补偿怎么写进固件。
评估维度：不要只比参数表
参数表可比性有限，是选型中最容易踩的坑。分辨率档位（1/2/5/10/20/50/100 μm）、重复精度（典型 ±0.002mm）、非线性度（典型 <0.02%FS）这类指标在纸面上容易接近，差别往往出现在测试条件、量程基数与长期表现上。建议按以下顺序核验：
- 指标的测试条件：非线性度对应哪个量程段？重复精度是实验室静态还是带振动？解读方法见 怎么读 datasheet：量程/精度/分辨率参数陷阱。
- 批次一致性：抽检多只而非一只，比对零位与全程偏差的分散度。
- 温度表现：在实际工作温区做一次全程标定比对，见 工作温度 vs 存储温度怎么读。
- 协议一致性：总线型号需实测组态、诊断与断电恢复行为，见 总线型全系对比。
- 认证与出口合规：设备出口时，证书链是硬约束，见 出口设备选型：CE / ATEX / UL 认证怎么看。
更系统的权衡框架见 国产 vs 进口磁致伸缩：参数、交期、服务怎么权衡。
供应链视角：交期与服务的权重在上升
近年采购决策中，交期稳定性与技术响应速度的权重明显上升。原因不难理解：设备厂的排产计划对到货时间敏感，一只传感器延期可能拖住整机交付；现场调试遇到组态或干扰问题时，能否在当天获得有效技术支持，直接影响项目节点。这也是"授权代理 + 本地化技术服务"模式的现实价值所在——品牌与技术方案沿用成熟体系，备件库存、选型支持、现场调试与售后响应由本地团队承担。Germanjet 德敏哲产品在中国区由深圳市易测电气有限公司作为授权代理商提供选型、供货与技术支持。
替换实施中的兼容性问题
更换品牌或系列时，机械接口（螺纹、法兰、测杆直径）、电气接口（针脚定义、供电范围）、协议行为（对象字典、零位定义）三者都可能不一致，是替换失败的主要原因，注意事项见 备件替换：不同系列互换注意事项。到货后建议按 验收测试：出厂与到货怎么测才放心 执行同一套验收流程，保证不同来源的产品在同一标准下比较。

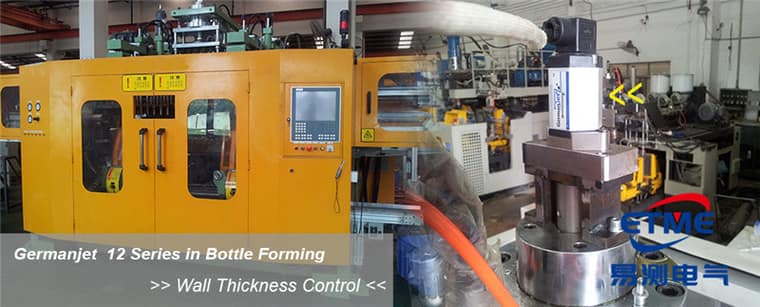

产品侧可对照的常见型号包括通用型 12 系列、油缸内置式 16 系列、总线型 194 CANopen 系列 与 197 EtherCAT 系列，本安防爆场合见 17EX 本安防爆型。
工程师实操小贴士
- 模拟量输出在出厂时标定得比名义行程略宽，装机后必须重新校准（原文：all analog position transducers output signal were calibrated slightly wider than the stroke, after installation the machine needs to go through calibration）。
- 两点法：Slope = 实际位移 ÷ (行程端读数 − 零位读数)；Datum = Slope × 零位读数；机器位置 = (Slope × 当前读数) − Datum（原文公式）。
- 实例：零位读数 0.2V，移动 98mm 后读数 9.5V → Slope = 98÷(9.5−0.2) = 10.537，Datum = 10.537×0.2 = 2.106（PDF 原文示例）。
常见问题
Q：磁致伸缩位移传感器的核心部件有哪些？
行业公认的核心环节是波导丝（铁镍磁致伸缩合金，其材料成分与热处理直接影响声速稳定性与长期漂移）、高精度计时与回波检测电路、标定与线性化固件，以及结构密封与认证合规体系。后两者决定长期一致性与可维护性。
Q：参数表接近是不是就可以直接替换？
不能只比参数表。分辨率档位、重复精度、非线性度在纸面上容易接近，差别常出现在测试条件、量程基数与长期表现上。应核验指标对应的量程段与测试工况、抽检多只看批次分散度，并在实际温区做全程标定比对。
Q：什么场合不适合优先考虑价格？
安全相关场合（需冗余或功能安全评估）、出口设备（CE/ATEX/UL等证书链是硬约束）、以及高温高压强振动等恶劣工况。这些场景的首要判据是认证完备性与实测可靠性，替换应经过小批验证与现场试用周期。
Q：授权代理模式能为用户解决什么问题？
品牌与技术方案沿用成熟体系，而备件库存、选型支持、现场调试与售后响应由本地团队承担，可显著缩短交期与技术响应半径。Germanjet 德敏哲产品在中国区由深圳市易测电气有限公司作为授权代理商提供选型、供货与技术支持。
Q：换品牌或系列时最容易出问题的地方？
三处不一致：机械接口（螺纹、法兰、测杆直径）、电气接口（针脚定义、供电范围）、协议行为（对象字典、零位定义、断电恢复表现）。建议到货后按统一验收流程测试，使不同来源产品在同一标准下比较。
