19 Series · SSI
19 系列 SSI 数字接口磁致伸缩位移传感器
SSI synchronous serial output, D70 7-pin connector
19系列SSI型（订货编号192）采用SSI同步串行接口输出绝对位置，支持二进制/格雷码格式与8–32位数据长度。配备7针D70公接头，内置LED诊断指示灯，IP67防护。抗干扰能力强，适合长距离传输与多轴同步应用。
SSI 同步串行接口（绝对位置，断电无需回零）
二进制 / 格雷码可选，数据长度 8–32 位
分辨率 1 / 2 / 5 / 10 / 20 / 50 / 100 μm 可选
7 针 D70 公接头，IP67 防护
数据速率最高 1000 kBd（<3m 线长）
内置 LED 诊断指示（工作状态 / 磁铁检测）
极性保护 −30Vdc / 过压保护 36Vdc
产品概述
19系列SSI型（订货编号192）采用SSI同步串行接口，以差分时钟/数据方式高速传输绝对位置值。支持二进制或格雷码数据格式，数据长度 8–32 位可选，分辨率 1/2/5/10/20/50/100 μm 可选。
数据速率根据电缆长度自动适配：线长 <3m 时最高 1000 kBd，<50m 时 400 kBd，<100m 时 300 kBd，<200m 时 200 kBd，<400m 时 100 kBd。更新频率随行程变化：300mm 行程可达 3.7 kHz，5000mm 行程为 0.5 kHz。
配备 7 针 D70 公接头，IP67 防护（正确连接插头时）。传感器头部内置红绿 LED 诊断指示灯：绿亮红灭表示工作正常，绿亮红亮表示测不到磁铁。电缆屏蔽层须焊接至插头外壳并在控制器端接地。
工作原理
19系列SSI型在标准磁致伸缩测量原理基础上，由电子模块将位置编码为SSI（Synchronous Serial Interface）同步串行数据。控制器通过D70插座的差分时钟线（黄/绿）驱动传感器，传感器从数据线（黑/白）返回绝对位置值（格雷码或二进制，MSB优先，单稳态触发时间最小48μs）。无需参考回零即可获得绝对位置。
典型应用
多轴同步定位系统冶金/造纸大型设备位置反馈起重/水利闸门开度检测电磁环境恶劣的现场总线耦合器 SSI 输入对接高精度绝对位置测量
技术规格
| 订货编号 | 192 |
|---|---|
| 输出 | SSI 同步串行输出 |
| 测量数据 | 直线位移 |
| 数据格式 | 二进制或格雷码 |
| 数据长度 | 8 – 32 位 |
| 数据速率 | 线长 <3m: 1000 kBd / <50m: 400 / <100m: 300 / <200m: 200 / <400m: 100 kBd |
| 更新频率 | 行程 300mm: 3.7 kHz / 750mm: 3.0 / 1000mm: 2.3 / 2000mm: 1.2 / 5000mm: 0.5 kHz |
| 分辨率 | 1 / 2 / 5 / 10 / 20 / 50 / 100 μm 可选 |
| 重复精度 | 满量程 < ±0.001%（最小 ±2.5μm） |
| 非线性度 | 满量程 < ±0.01%（最小 ±40μm） |
| 更新时间 | 0.5ms（≤1200mm）/ 1.0ms（≤2400mm）/ 2.0ms（≤4800mm）/ 5.0ms（≤7600mm） |
| 供应电源 | +24Vdc（20.4 – 28.8Vdc） |
| 输入保护 | 极性保护至 −30Vdc，过压保护至 36Vdc |
| 用电量 | 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 接头选型 | 7 针 D70 公接头 |
| 工作温度 | −40 至 +75℃，湿度 90%，不能结露 |
| 防护等级 | IP67（当正确连接上插头时） |
| 振荡指标 | 15g / 10–2000Hz / IEC 标准 68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC 标准 68-2-27（耐久性） |
| EMC 测试 | 放射 EN68000-6-3，抗扰 EN61000-6-2，EN61000-4-2/3/4/6 |
型号与输出信号
192
SSI synchronous serial interface
尺寸图与接线图

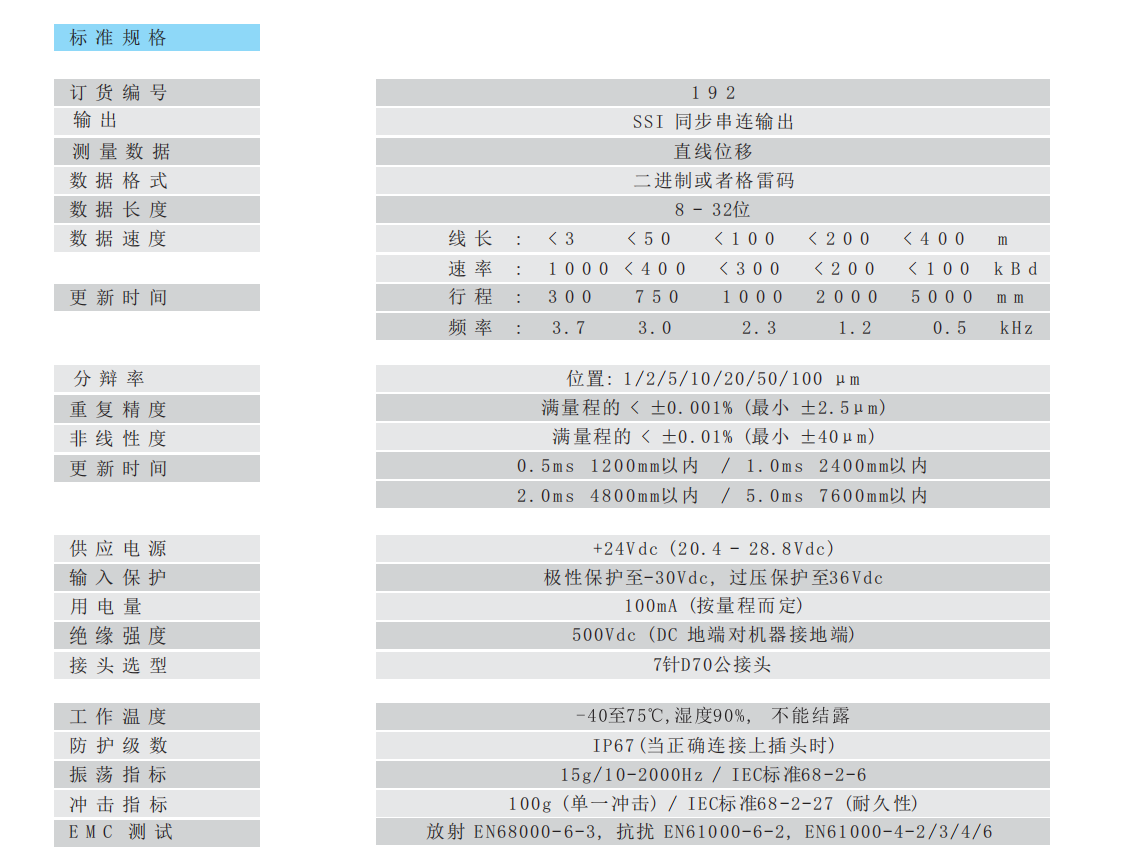

192 SSI 标准规格表
19 系列连接器与插座类型总览

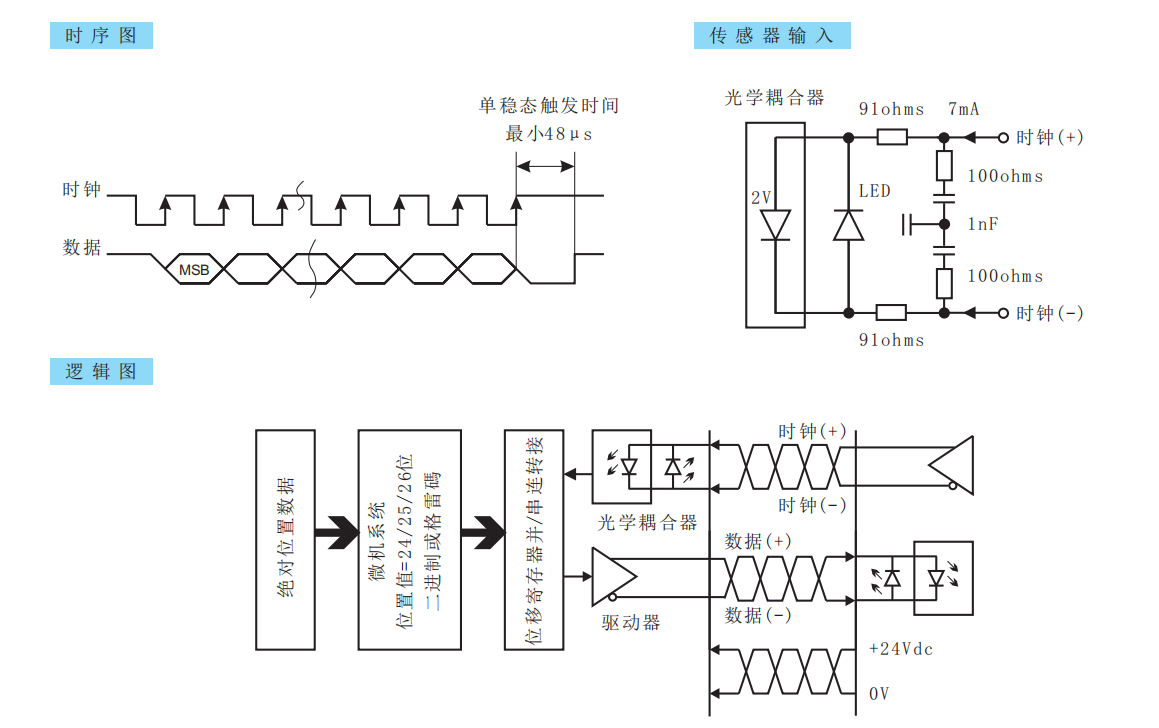

SSI 时序图 / 传感器输入电路 / 逻辑框图

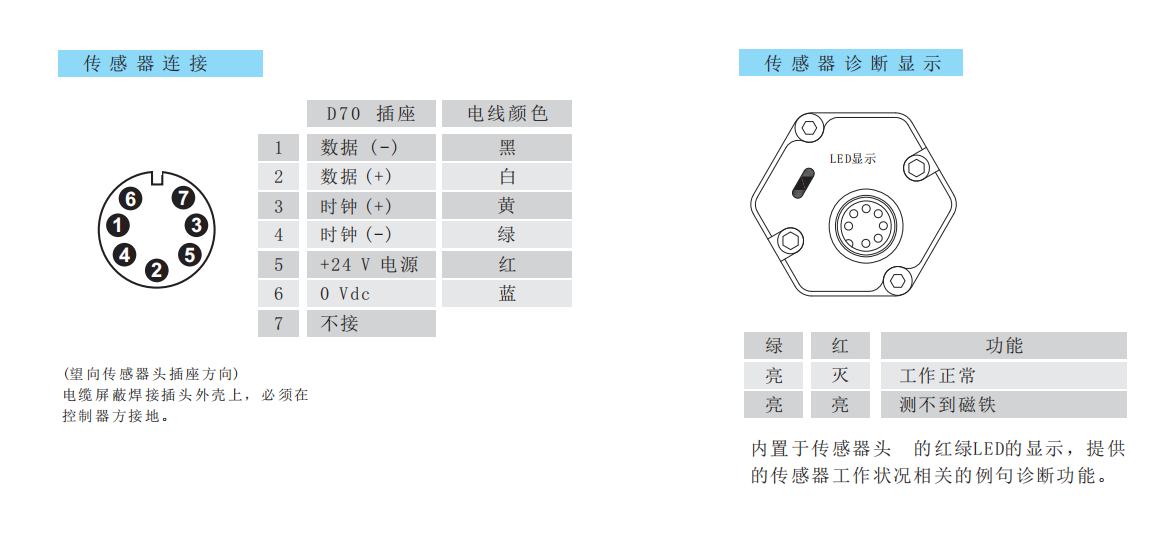

D70 插座接线定义与 LED 诊断显示

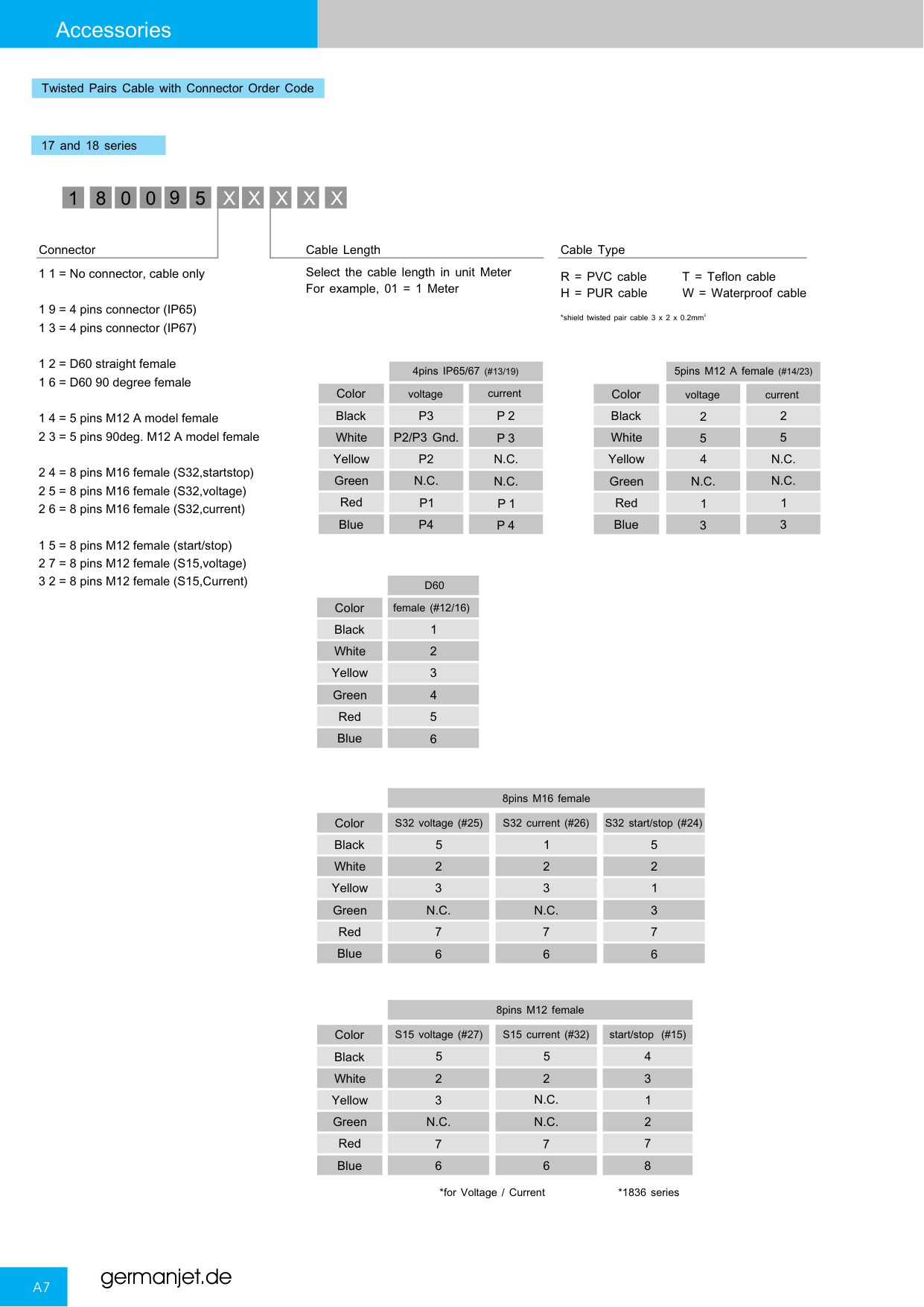

192 SSI 数字接口接线图
使用注意事项
- SSI 为绝对位置接口，断电后无需回零即可恢复位置。
- D70 插座接线定义：1=数据(−)黑 / 2=数据(+)白 / 3=时钟(+)黄 / 4=时钟(−)绿 / 5=+24V电源红 / 6=0Vdc蓝 / 7=不接。电缆屏蔽层须焊接至插头外壳并在控制器方接地。
- 使用屏蔽双绞线，时钟线与数据线差分走线，避免与动力线平行布线。
- 注意数据格式（格雷码/二进制）与分辨率须与控制器配置一致。单稳态触发时间最小 48 μs。
- 传感器头部 LED 诊断：绿亮红灭 = 工作正常；绿亮红亮 = 测不到磁铁（请检查磁环位置与距离）。
- 无论采用何种输出接口，19 系列物理安装均须遵守：环形磁体（磁环）不得与测杆接触；内置缸体时活塞杆最小钻孔直径 ≥ 13mm，严禁超过峰值压力（600 bar）；测杆应防止磨损。
价格说明
19 系列 SSI 型价格随数据格式、分辨率、量程及安装方式而定。请提供控制器型号与接口要求获取报价。
