磁致伸缩位移传感器怎么接总线？CANopen 与 EtherCAT 实操指南

买磁致伸缩位移传感器，选完"模拟量还是总线"之后，真正的麻烦在"怎么把总线接起来"。现场不少工程师卡在 CANopen 的节点地址、PDO 映射，还有 EtherCAT 的从站配置上。这篇不聊选型，直接讲接法，把 CANopen 和 EtherCAT 两套都过一遍，顺带说清多磁块读取和几个坑。需要选型对比的，回头看 194 CANopen 和 197 EtherCAT 这两个系列页。

先搞懂：传感器丢给总线的是个啥数

磁致伸缩位移传感器内部靠一根波导丝测位置。电子头发电流脉冲，和磁环的轴向磁场一叠加，波导丝在重叠处"扭一下"——这是魏德曼效应，扭转波沿丝传回电子头。注意，材料本身被磁场拉伸那是磁致伸缩效应，扭转是魏德曼效应，两码事，别混。电子头记下脉冲到回波的时间，乘声速就算出磁环位置。所以总线吐出来的，是一个绝对位置值，断电不丢零位，不用回零——这也是它比增量编码器省心的地方。

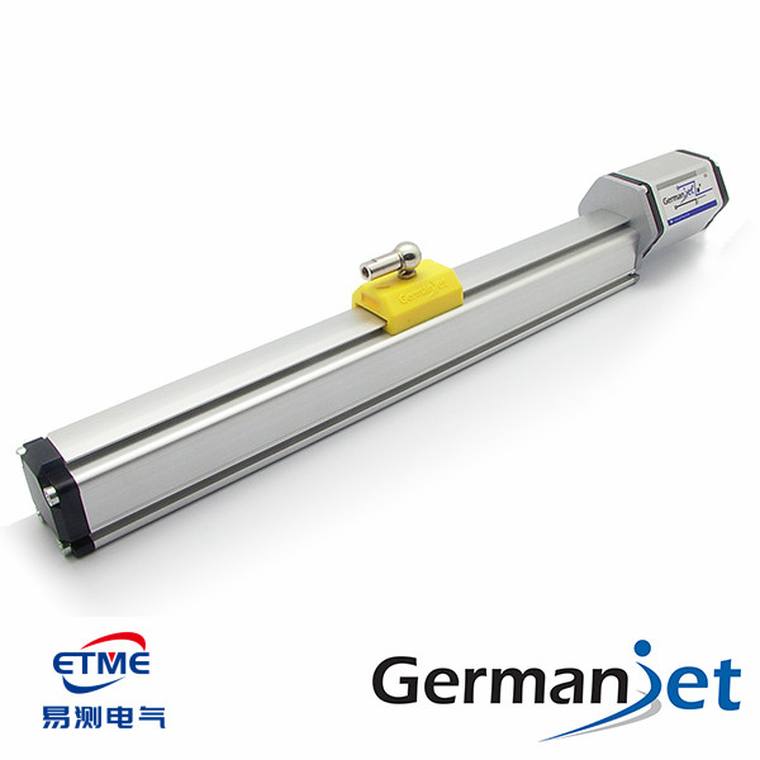

图1：Germanjet 194 系列 CANopen 总线型磁致伸缩位移传感器（滑座磁环式）

CANopen：照着 CiA DSP 406 接就行

Germanjet 的 CANopen 从站走的是标准 DSP 406 测量设备行规，没啥私货。现场要盯这几样：

• 波特率：10 / 20 / 50 / 125 / 250 / 500 / 800 / 1000 kbps 都支持。车间里我一般建议 250k 或 500k，太高的 1M 在长线、干扰大的柜子里容易掉帧。
• 节点地址：1–127，靠拨码或软件设。一根总线上地址不能撞，撞了俩从站直接乱喊。
• PDO 和 SDO 分工：位置值走 TPDO（传感器→主站，过程数据，实时）；改零偏、量程、滤波这些参数走 SDO（配置用）。别拿 SDO 去轮询位置，又慢又占带宽。
• 位置值对象：放在 0x6000 区，INT32，单位看你怎么配——有的是脉冲数（counts），有的直接是 0.01mm。上位机换算前先确认量程参数，不然数不对。
• 刷新率：靠传输类型 + 事件定时器（Event Timer）定。要周期同步就设同步方式；要数据变了才发就设事件定时器，省总线。

两根终端电阻 120Ω 别忘了：总线两头各一个，中间节点不用加。忘接或接错位置，长线通信就会时好时坏。

图2：CANbus / CANopen 导轨式磁致伸缩位移传感器，带 M12 总线接口电子头

EtherCAT：一根线带八个位置

我手头有 Germanjet 的 EtherCAT 从站描述文件（GJ EtherCAT 8ch V1.2），直接说实测的：Vendor ID 是 0x000005FC，从站支持 8 个通道。位置值对象在 0x6030，下面挂 Position 1 到 Position 8，都是 32 位 DINT，通过 PDO 0x1A01 一次映射出去。也就是说，一个 EtherCAT 从站能把最多 8 个磁环的位置打包进一条报文，主站周期扫一遍全拿到，靠分布式时钟（DC）做同步，抖动比 CANopen 小一个量级。

对比 CANopen，EtherCAT 不用操心终端电阻和节点地址，布线就是标准网线菊花链，省心。但前提你的控制器得带 EtherCAT 主站——老 PLC 只有 CANopen 口的就别硬上，该选 194 就选 194。

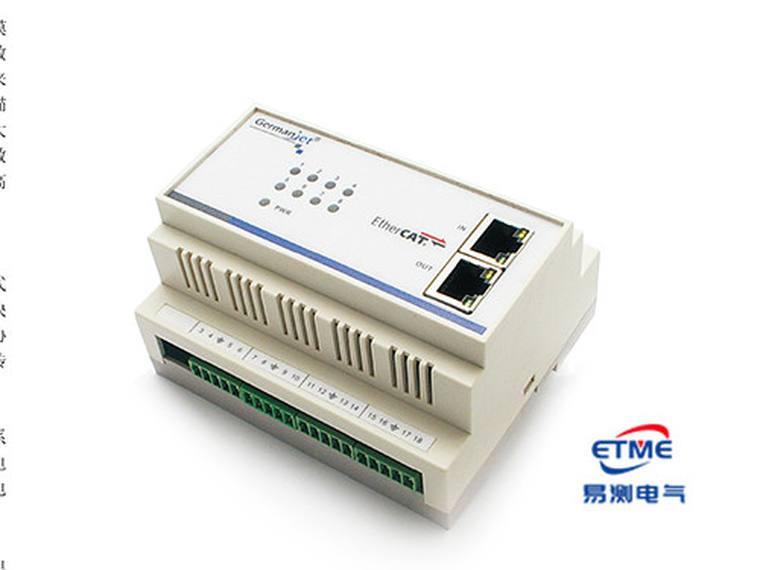

图3：Germanjet 8 通道数字 EtherCAT 模块，多台传感器接入 EtherCAT 网络

多磁块（多磁环）怎么读

19 系列支持一个传感器装多个磁环、各自独立测位置，行话叫多磁块异步读取。实际用途很直观：注塑机合模、射胶、顶出几个动作的位置，本来要三支传感器，现在一支多磁块搞定，配合 17 系列 内置到油缸里，一台注塑机的位置反馈能省不少布线。CANopen 里每个磁环的位置映射到不同子索引；EtherCAT 上就是 0x6030 的 Position 1~8。关键是磁环之间别装太近：相邻磁环最小间距为 78mm。≥78mm 时各磁环回波在时间上可清晰区分，读数互不影响；＜78mm 回波重叠，会出现位置跳变或该通道直接报无位置。

现场最容易踩的坑

• 波特率或节点地址拨错——通电先拿 CAN 分析仪看有没有心跳，没心跳八成是这俩。
• 终端电阻忘接或接错位置——长线通信时好时坏，先量一下总线电阻是不是约 60Ω（两终端并联）。
• 屏蔽接地一刀切——总线电缆和模拟量信号线的规矩不一样：模拟量单端接地（柜侧）避免地环流；CANopen / EtherCAT 总线在两端等电位可靠时应双端 360° 环接，高频干扰才泄得掉。照搬模拟量那套去接总线，抗扰反而变差。
• 单位没换算对——位置值是 counts 还是 mm 没确认，上位机显示差几十倍，闭环直接飞。
